VILSTEIN© Elektrische Fußbodenheizung | 200W/m² TWIN Technologie Elektro | Komplett-Set

VILSTEIN© Elektrische Fußbodenheizung TWIN Technologie 200W/m² – Komplett Set

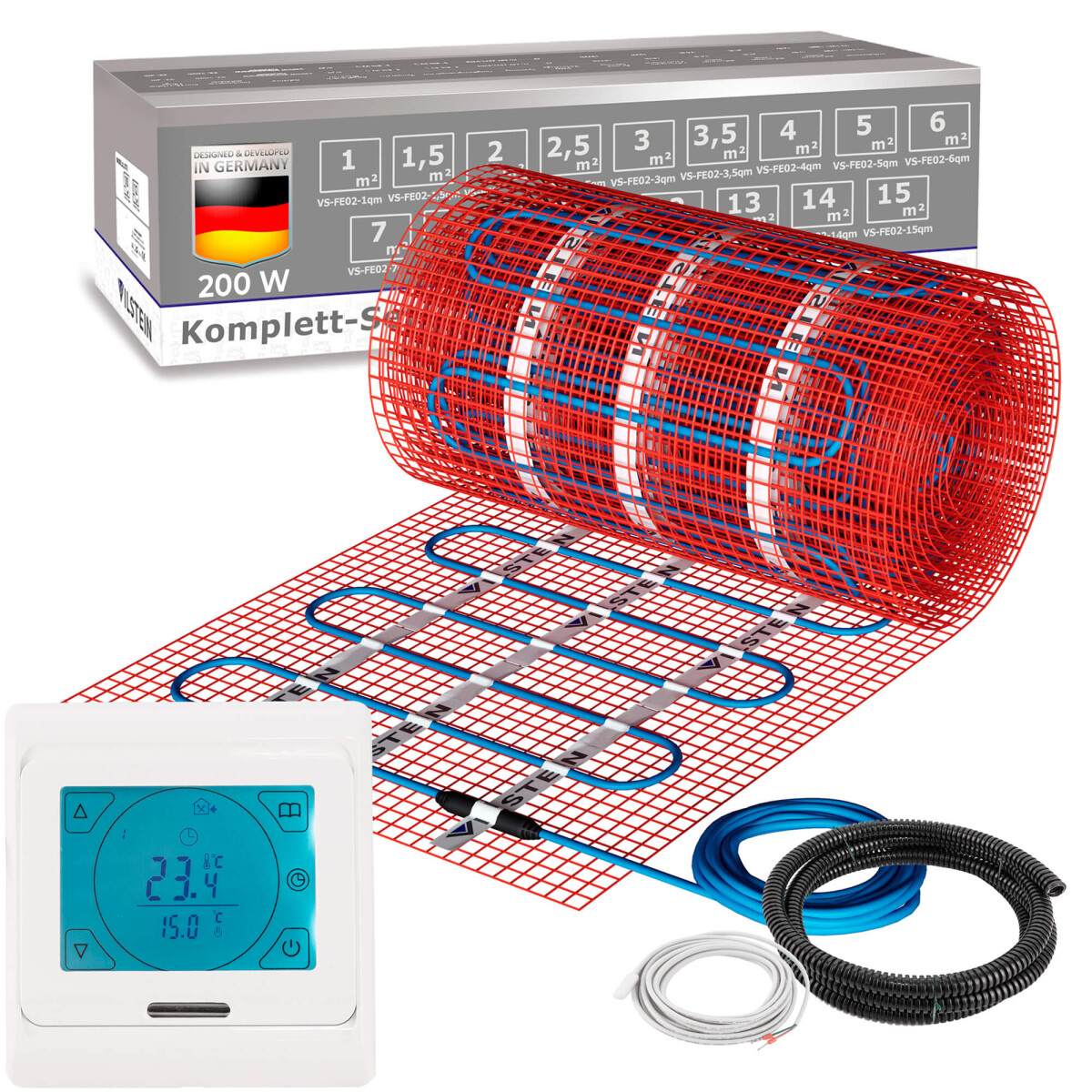

Lieferumfang



		VILSTEIN Elektrische Fußbodenheizung (Größe bitte oben auswählen)
		VILSTEIN Raumthermostat 16A mit Zeitprogramm – VS-FT01
		Boden-Temperaturfühler ca. 3m Kabellänge
		Installationsrohr (Riffelrohr) ca. 2m
		Deutsche Installations- und Bedienungsanleitung



Highlights



	Komplettes Set		Digitaler Temperatur-Regler mit Touchscreen
	Kostengünstig und wartungsfrei		Integrierter Raum-Temperaturfühler + Boden-Temperaturfühler
	Alternative zur klassischen Fußbodenheizung		Wochentag, Tagesprogramm
	Twin-Technologie, neuester Stand der Technik, rückführen eines zweiten Kabels nicht notwendig		Vollautomatisch regelbar
	Niedrige Aufbauhöhe von ca. 4mm		Programmierung bleibt nach einem Stromausfall erhalten
	Flexibler Textilträgernetz aus Glasfaser		Tastensperre, Kindersicherung
	Selbstklebend, vereinfachen die Montage		Frostschutzfunktion
	Zuleitung kann verlängert oder gekürzt werden		Vorheizfunktion
	Ideal für die Installation unter Fliesen und Steinböden		Unterputz Montage in eine Handelsübliche Unterputzdose 60 mm (Raumthermostat)



Warum eine elektrische Fußbodenheizung?

Eine Heizung unter dem Boden in einen Raum erwärmt viel effizienter, als ein Heizkörper am Rande des Raums. Die elektrische Fußbodenheizung bietet eine gleichmäßige Wärme im ganzen Raum, und das mit einem geringeren Energieaufwand als bei normalen Heizkörpern. Während ein normaler Heizkörper sich auf ca. 60 Grad erwärmen muss, beheizt eine elektrische Fußbodenheizung den Raum schon, wenn Sie nur 35 Grad warm ist. Abhängig vom Gebäude und der Isolierung.

Mit der Fußbodenheizung wird eine angenehme Fußbodentemperatur geschaffen was einen tollen Wohnkomfort bietet und gerade in den kühlen Jahreszeiten für wohlige Wärme und warme Füße sorgt. Schluss mit kalten Füßen!




Voll-, Teil- oder Temperierheizung?

Bei einer Vollheizung ist die elektrische Fußbodenheizung oft die einzige Wärmequelle im Zimmer und sollte die komplette Fläche belegen. Das Ziel ist die Zimmer Soll-Temperatur zu erreichen, die Fußbodentemperatur ist dann von niedrigerer Priorität, da die Lufttemperatur wichtiger ist. Die Messung der Raumtemperatur läuft über den internen Raum-Temperaturfühler des Thermostats, der externer Boden-Temperaturfühler verhindert die Erhöhung der Fußbodentemperatur auf einen unerwünschten (unangenehmen) Wert. Die Begrenzungstemperatur vom Externen Boden-Temperaturfühler kann im Thermostat eingestellt werden.

Eine weitere Methode wäre die Teil- oder Temperierheizung. Hier wird die Raumtemperatur über die normale Heizung geregelt, die elektrische Fußbodenheizung sorgt für die Grundwärme. Für die Temperierung sollte die übliche Nutzungsfläche bzw. die gewünschte Fläche bei Zonenheizung (z.B. in der Sitzecke) ausgelegt werden. Die Messung der Fußbodentemperatur läuft über den externen Boden-Temperaturfühler des Thermostats. Durch diese Methode muss die normale Heizung entsprechend weniger heizen, da die elektrische Fußbodenheizung bereits für die Grundwärme sorgt. Auf diese Weise werden zusätzlich Heizkosten eingespart! In der Regel ist die Teil- oder Temperierheizung im Badezimmer empfehlenswert, bei schlechter Hausisolierung ein Muss.




Empfohlene Installation



Hausisolierung	Vollheizung	Teil- oder Temperierheizung
Schlecht
Mittel
Gut



Beispielrechnung > Stromkosten bei Temperierung

Leistung: 200W/m²
Fläche: 3 m²
Verbrauch: 0,45kWh
Nutzung: 2 Stunden jeden Tag, 6 Monate im Jahr
Gesamt Verbrauch: 164,25kW
Stromkosten im Jahr: 32,85 EUR*
*bei einem Strompreis von 0,20 EUR/kWh




Twin-Technologie

Die Planung und Verlegung ist dank der Twin-Technologie (einseitigem Anschluss mit nur einem Anschlusskabel) und Ihres extrem dünnen Aufbaus sehr einfach und problemlos. Das Rückführen eines zweiten Kabels ist nicht mehr notwendig. Das Heizkabel besteht aus einem zweiadrigen Koaxial Spezialheizleiter mit voller Schutz-Umflechtung. Die Anschlussleitung (230V) ist 3-adrig und mit Schutzleiter.




Beschreibung – Elektrische Fußbodenheizung

Die elektrische Fußbodenheizung von VILSTEIN ist als Voll-, Teil- oder Temperierheizung – auch für den nachträglichen Einbau geeignet, die Heizmatten sind auf dem neuesten Stand der Technik.

Das Heizkabel ist auf einem flexiblen Textilträgernetz aus Glasfasern befestigt, die Heizmatte wurde speziell für die oberflächennahe Verlegung direkt unter dem Bodenbelag konzipiert. Optimale, gleichmäßige Wärmeverteilung und sehr schnelles aufheizen ist somit möglich (die Oberfläche der Fliesen erwärmt sich ungefähr in 20 Minuten).

In allen Wohnräumen wie Badezimmer, Küche, Wohnzimmer, Schlafzimmer, Kinderzimmer, Wintergarten universell einsetzbar, zur Installation in flexiblen Fliesenkleber oder Ausgleichsmasse, soweit die Bodenbeläge für eine Elektro Fußbodenheizung geeignet sind. Die Breite der Heizmatte beträgt ca. 50cm. Durch die niedrige Aufbauhöhe von ca. 4mm und einen geringen Heizkabelabstand von nur ca. 70mm ist der Einsatz in Zimmern wo eine Fußbodenerhöhung nicht möglich war jetzt möglich.

Die Heizmatte ist für den festen Einbau unter Steinböden oder Fliesen konzipiert, bei Verwendung eines anderen Bodenbelags z.B. Laminat oder PVC muss die Heizmatte in Ausgleichsmasse gelegt werden und mit 5 – 10 mm bedeckt sein. Nicht für Trockenverlegung geeignet.


	Twin-Technologie, einseitiger Anschluss mit nur einem Anschlusskabel		Spezialheizleiter mit voller Schutz-Umflechtung
	200W/m², Gesamtleistung siehe Tabelle "Übersicht" weiter unten		Heizleiter Durchmesser ca. 4mm
	Niedrige Aufbauhöhe von ca. 4mm		Anschlusslänge der Zuleitung ca. 2m
	Flexibler Textilträgernetz aus Glasfaser		Zuleitung kann verlängert oder gekürzt werden
	Selbstklebend, vereinfachen die Montage		Geringer Heizleiterabstand von ca. 70mm
	Optimale, gleichmäßige Wärmeverteilung		Spannung AC 230V 50Hz

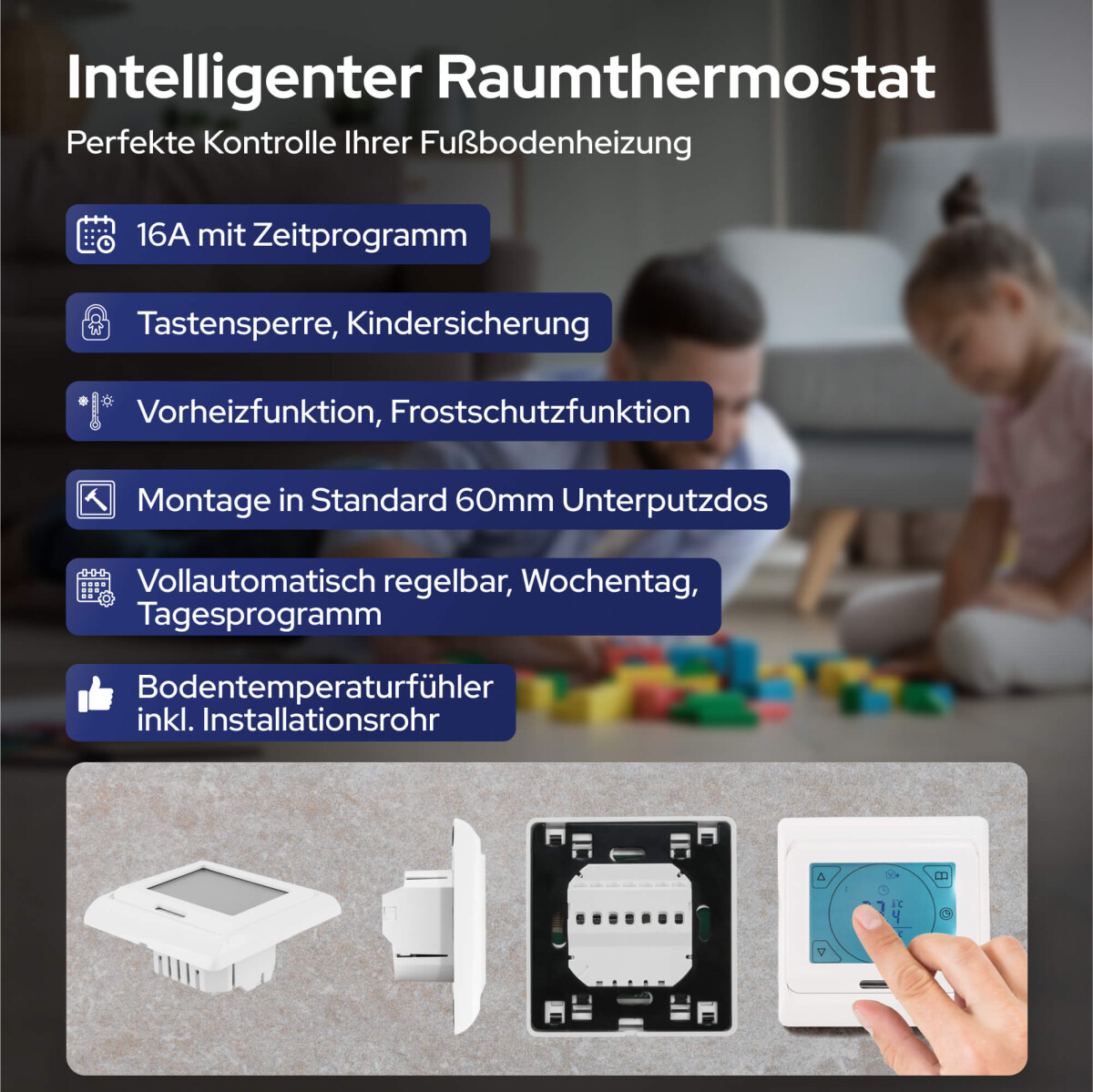

Beschreibung – Raumthermostat

Das im Set enthaltene Thermostat überzeugt durch effektive Funktionalität bei einfachster Handhabung und ist bestens auf die Fußbodenheizung abgestimmt.

Der integrierte Raum-Temperaturfühler des Thermostats misst die Raumtemperatur und schaltet die Fußbodenheizung automatisch an/aus. Der Anschluss vom mitgeliefertem Boden-Temperaturfühler (empfohlen) ist ebenfalls möglich. Welcher Temperaturfühler genutzt werden soll wird ganz einfach über das Menü eingestellt.

Das Wochenprogramm kann individuell eingestellt werden. Die Tastensperre mit Kindersicherung bietet zusätzliche Sicherheit und verhindert ungewollte Einstellungen. Alle getätigten Einstellungen sind auch nach einem Stromausfall noch erhalten und müssen nicht neu durchgeführt werden.

Das Thermostat kann unkompliziert montiert werden und ermöglicht durch das benutzerfreundliche Menü einfachste Bedienung. Zusätzlich ist das Gerät wartungsfrei und arbeitet geräuschlos.


	Digitaler Temperatur-Regler mit Touchscreen		CE-Konformität
	Display mit LED-Hintergrundbeleuchtung (blau)		Tastensperre, Kindersicherung
	Integrierter Raum-Temperaturfühler		Temperatur Regelbereich 5°C – 90°C
	Externer Boden-Temperaturfühler		Temperatureinstellung in 0,5 Grad-Schritten
	Wochentag, Tagesprogramm		Zuleitung kann verlängert oder gekürzt werden
	Frostschutzfunktion, Vorheizfunktion		Elektrische Anschlüsse Schraubanschlüsse
	Programmierbar, Raumtemperatur, Uhrzeit		Maße ca. 90x86mm (Höhe x Breite)
	Programmierung bleibt nach einem Stromausfall erhalten		Unterputz Montage in eine Handelsübliche Unterputzdose 60 mm
	Verschiedene Regelungsarten		Max. Schaltleistung 3600W, 16A
	Vollautomatisch regelbar		Spannung AC 230V 50Hz



Einstellung der Regelungsart

Abhängig von der Regelungsart die im Hauptmenü eingestellt wird, werden für bestimmte Funktionen unterschiedliche Temperaturfühler genutzt. Beachten Sie die Nachfolgende Tabelle zur Erklärungen.

Funktion	Regelungsart: Beide Temperaturfühler (All)	Regelungsart: Interner Raum-Temperaturfühler (In)	Regelungsart: Externer Boden-Temperaturfühler (Out)
Temperaturanzeige	Interner Raum-Temperaturfühler	Interner Raum-Temperaturfühler	Externer Boden- Temperaturfühler
Soll-Temperatur Einstellung	Interner Raum-Temperaturfühler	Interner Raum-Temperaturfühler	Externer Boden- Temperaturfühler
Begrenzungstemperatur Einstellung	Externer Boden-Temperaturfühler	Interner Raum-Temperaturfühler	Externer Boden- Temperaturfühler
Frostschutz, Temperatur Messung	Interner Raum-Temperaturfühler	Interner Raum-Temperaturfühler	Externer Boden- Temperaturfühler
Offset Temperatur, Anpassung (+/- 9,9C°)	Interner Raum-Temperaturfühler	Interner Raum-Temperaturfühler	Externer Boden- Temperaturfühler



Was ist zu beachten?

• Die Größe der Heizmatte sollte Maximal gleich bzw. etwas kleiner als die Raumfläche sein
• Für Vollheizung immer die komplette Fläche des Raumes belegen
• Für Temperierung sollte die übliche Nutzungsfläche bzw. die gewünschte Fläche bei Zonenheizung (z.B. in der Sitzecke) ausgelegt werden
• Gesamtleistung = Leistung x Fläche
• Boden-Temperaturfühler in einem Installationsrohr verlegen (im Lieferumfang)
• Zuleitung der Fußbodenheizung nicht gemeinsam mit dem Boden-Temperaturfühler in ein Installationsrohr legen
• Im Bad nicht unter Dusch- und Badewanne verlegen
• Niemals den Heizleiter knicken oder kürzen

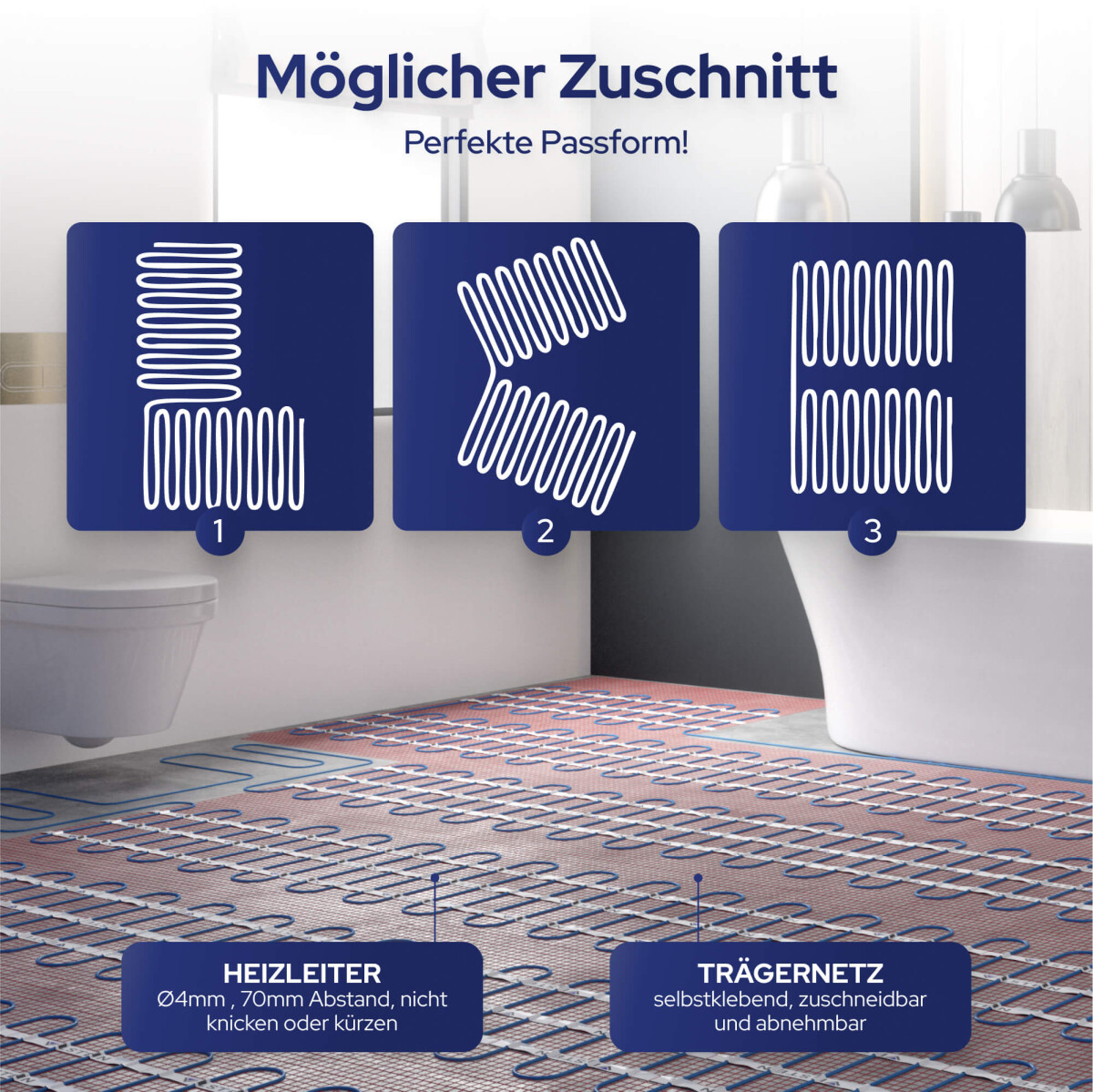

• Das Glasfasergitter hat eine reine Haltefunktion und kann beliebig mit einer Schere geschnitten werden
• Zur Installation in flexiblen Fliesenkleber oder Ausgleichsmasse
• Nicht für Trockenverlegung geeignet
• Bodenbeläge müssen für eine Elektro Fußbodenheizung geeignet sein
• Kleber bzw. Ausgleichsmasse ist nicht im Lieferumfang enthalten

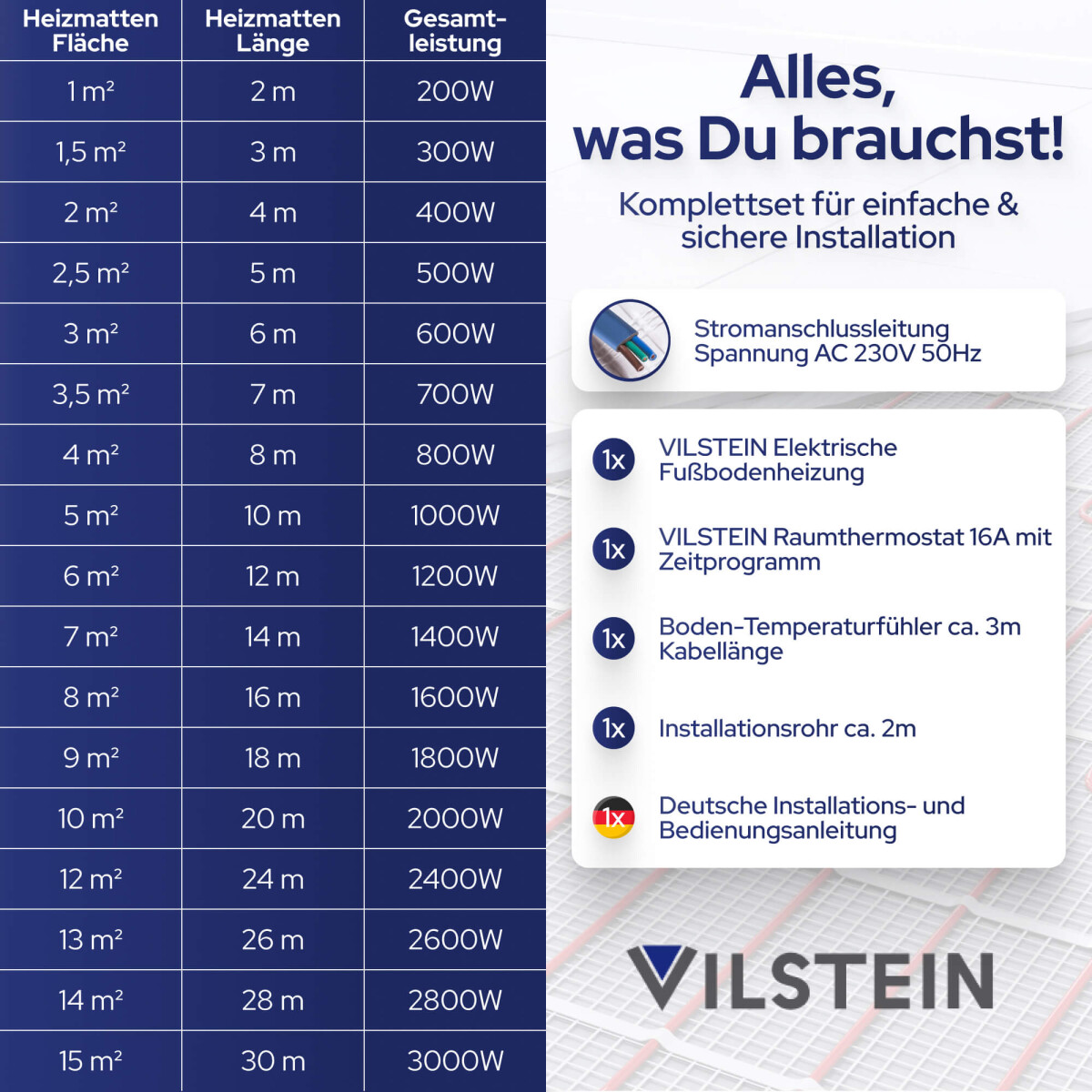

Übersicht





Heizmatten Fläche	Heizmatten Länge	Heizmatten Breite	Gewicht inkl. Verpackung	Leistung pro Quadratmeter	Gesamt-leistung	TWIN Technologie
1 m²	2 m	0,5 m	1 kg	200W	200W
1,5 m²	3 m	0,5 m	1,2 kg	200W	300W
2 m²	4 m	0,5 m	1,5 kg	200W	400W
2,5 m²	5 m	0,5 m	1,7 kg	200W	500W
3 m²	6 m	0,5 m	1,9 kg	200W	600W
3,5 m²	7 m	0,5 m	2,3 kg	200W	700W
4 m²	8 m	0,5 m	2,4 kg	200W	800W
5 m²	10 m	0,5 m	3 kg	200W	1000W
6 m²	12 m	0,5 m	3,5 kg	200W	1200W
7 m²	14 m	0,5 m	3,8 kg	200W	1400W
8 m²	16 m	0,5 m	4,5 kg	200W	1600W
9 m²	18 m	0,5 m	5 kg	200W	1800W
10 m²	20 m	0,5 m	5,7 kg	200W	2000W
12 m²	24 m	0,5 m	6,8 kg	200W	2400W
13 m²	26 m	0,5 m	7,5 kg	200W	2600W
14 m²	28 m	0,5 m	8 kg	200W	2800W
15 m²	30 m	0,5 m	9 kg9 kg	200W	3000W

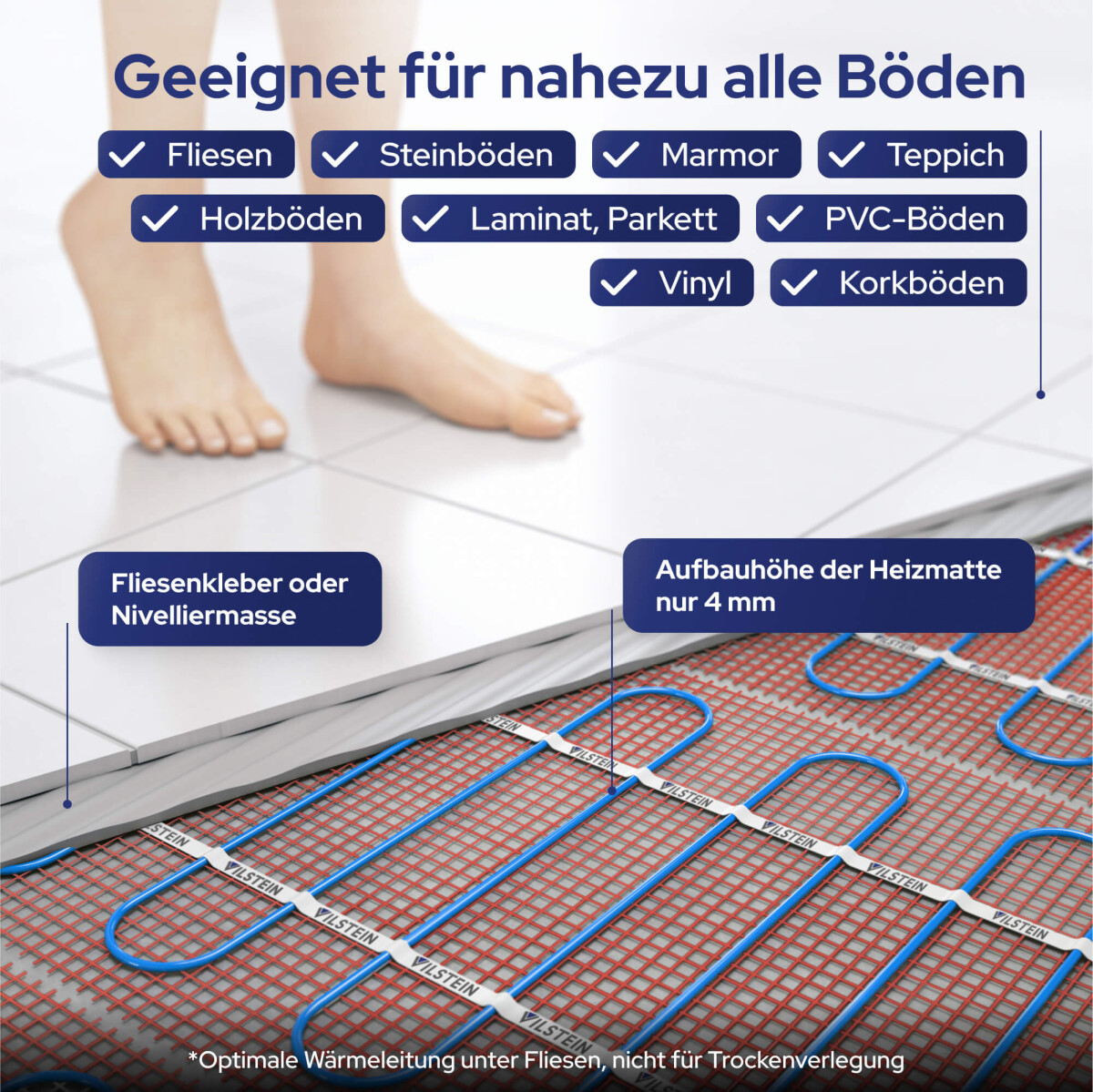

Fußbodenaufbau



Installations-Möglichkeiten



Lieferumfang

1 x VILSTEIN Heizmatte 200W/m² (Größe bitte oben auswählen)
1 x VILSTEIN Raumthermostat 16A mit Zeitprogramm
1 x Boden-Temperaturfühler ca. 3m Kabellänge
1 x Installationsrohr (Riffelrohr) ca. 2m
1 x Deutsche Installations- und Bedienungsanleitung
